手把手教你使用數字萬用表
添加時間 2018-07-20 返 回
一、數字萬用表介紹



數字式測量儀表已成為主流,因為數字式儀表靈敏度高,準確度高,顯示清晰,過載能力強,便于攜帶,使用更簡單。


下面以該型數字萬用表為例,簡單介紹其使用方法和注意事項。


二、數字萬用表外觀




三、數字萬用表使用圖解

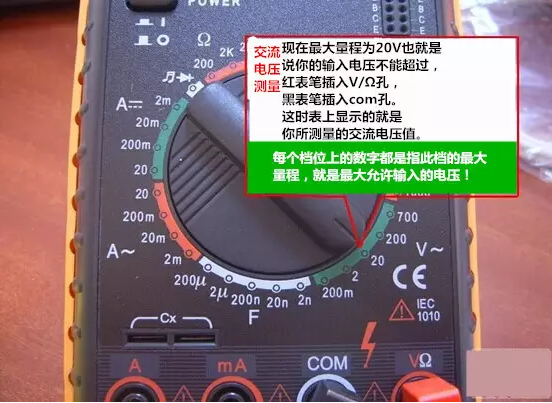

四、測量電壓

1、將黑表筆插入com端口,紅表筆插入VΩ端口。

2、功能旋轉開關打至V~(交流),V-(直流),并選擇合適的量程 。

3、紅表筆探針接觸被測電路正端,黑表筆探針接地或 接負端,即與被測線路并聯。

4、讀出LCD顯示屏數字。


五、測量電阻

1、關掉電路電源。

2、 選擇電阻檔(?)。

3、 將黑色測試探頭插入 COM 輸入插口。 紅色測試探頭插入 ? 輸入插口。

4、 將探頭前端跨接在器件兩端,或你想測電阻的那部分電路兩端。

5、查看讀數,確認測量單位-歐姆(?),千歐(k?)或兆歐(M?)。

六、二極管蜂鳴檔的作用

ß  ①二極管好壞的判斷:轉盤打在(    )檔,紅表筆插在右一孔內,黑表筆插在右二孔內,兩支表筆的前端分別接二極管的兩極,如下圖所示,然后顛倒表筆再測一次。

ß  測量結果如下:如果兩次測量的結果是:一次顯示“1”字樣,另一次顯示零點幾的數字。那么此二極管就是一個正常的二極管,假如兩次顯示都相同的話
,那么此二極管已經損壞,LCD上顯示的一個數字即是二極管的正向壓降:硅材料為0.6V左右;鍺材料為0.2V左右,根據二極管的特性,可以判斷此時紅表筆接
的是二極管的正極,而黑表筆接的是二極管的負極。

ß  二極管最重要的一個特性是:



單向導通性


ß  ② 短路檢查(判斷線路通斷):

ß  將轉盤打在短路(    )檔,表筆位置同上。用兩表筆的另一端分別接被測兩點,若此兩點確實短路,則萬用表中的蜂鳴器發出聲響。



七、測量電流

1、斷開電路;

2、黑表筆插入com端口,紅表筆插入mA或者20A端口;

3、功能旋轉開關打至A~(交流),A-(直流),并選擇合適 的量程;

4、斷開被測線路,將數字萬用表串聯入被測 線路中,被測線路中電流從一端流入紅表筆, 經萬用表黑表筆流出,再流入被測線路中;

5、接通電路;

6、讀出LCD顯示屏數字。


八、測量電容

1、將電容兩端短接,對電容進行放電,確保數字萬用表的安全。

2、將功能旋轉開關打至電容(C)測量檔,并選擇合適的量程。

3、將電容插入萬用表C-X插孔。

4、讀出LCD顯示屏上數字。

小知識:電容的單位:

1F=1000mF=1000uF=1000nF=1000pF


九、數字萬用表使用注意事項



1.如果無法預先估計被測電壓或電流的大小,則應先撥至最高量程擋測量一次,

再視情況逐漸把量程減小到合適位置。測量完畢,應將量程開關撥到最高電壓擋,并關閉電源。http://www.diangon.com/m99181.html

2.滿量程時,儀表僅在最高位顯示數字“1”,其它位均消失,這時應選擇更高的量程。

3. 測量電壓時,應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯,測直流量時不必考慮正、負極性。

4.當誤用交流電壓擋去測量直流電壓,或者誤用直流電壓擋去測量交流電時,顯示屏將顯示“000”,或低位上的數字出現跳動。

5.禁止在測量高電壓(220V以上)或大電流(0.5A以上)時換量程,以防止產生電弧,燒毀開關觸點。
